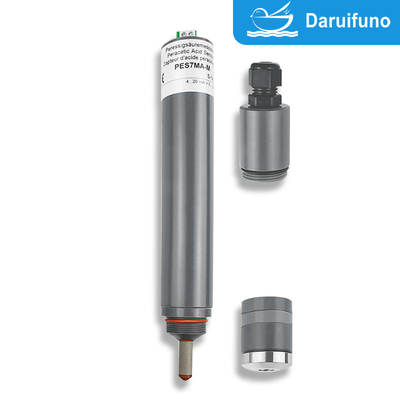

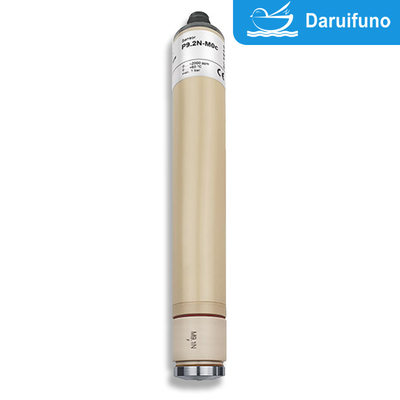

Capteur d'acide péracétique revêtu de membrane avec une résistance chimique élevée pour toutes les applications de traitement de l'eau
Le capteur à membrane d'acide péracétique P10.1 à deux électrodes est utilisé dans tous les traitements de l'eau.La température maximale de l'eau est de 45°C.La gamme facultative est de 0 à 20/200/2000/5000/20000/50000 ppm. Ses principales caractéristiques et avantages sont les suivants:
Caractéristiques
1Structure simple à deux électrodes:
Contient une électrode de travail et une électrode de référence, de conception compacte, facile à intégrer dans un équipement ou un système.
Réduit les interactions complexes entre électrodes et améliore la stabilité du signal.
2Détection sélective:
Isole d'autres substances interférentes par la technologie à membrane pour obtenir une détection spécifique de l'acide péracétique.
Fournit un signal de fond stable pour éviter les interférences.
3Temps de réponse rapide:
Le taux de transfert de masse élevé de la membrane permet au capteur de réagir rapidement aux changements de concentration d'acide péracétique.
4- Faible entretien:
L'effet protecteur de la membrane réduit la contamination et la perte d'électrodes, prolongeant ainsi la durée de vie du capteur.
Habituellement doté de fonctions d'étalonnage automatique et d'auto-nettoyage pour une utilisation quotidienne.
5Large plage de mesure:
Il peut détecter l'acide péracétique à partir d'une faible concentration (niveau en ppm) à une concentration élevée, répondant à diverses exigences d'application.
Les avantages
1- Haute précision et stabilité:
La méthode à membrane réduit efficacement les interférences externes et améliore la précision et la stabilité à long terme de la détection.
2Résistance à la corrosion chimique:
Le matériau du capteur est généralement constitué de matériaux résistants à la corrosion pour s'adapter à l'environnement fortement oxydant de l'acide péracétique et d'autres désinfectants.
3Conception à faible consommation d'énergie:
Le système à deux électrodes a une conception simple et une faible consommation d'énergie, ce qui convient à une surveillance en ligne continue.
4. Facile à installer et à utiliser sur place:
La conception miniaturisée et la fonction plug-and-play facilitent le déploiement dans diverses conditions de terrain.
5. Sortie de données flexible:
Prend en charge plusieurs méthodes de sortie de signal (telles que le signal analogique 4-20mA ou le protocole de communication numérique), qui est facile à intégrer au système de contrôle.
6Une grande adaptabilité:
Il peut être utilisé dans différentes conditions de qualité de l'eau (comme les eaux usées, l'eau potable, l'eau industrielle) et a une forte tolérance aux changements de débit et de pression.
Les spécifications
|
|
P10. Je vous en prie.1
|
| Indicateur |
Acide péracétique |
|
Application du projet
|
Tous les types de traitement de l'eau, y compris l'eau de mer
Les acides conducteurs sont tolérés.
(p. ex. machine à laver les bouteilles, usine de CIP)
Le système de membrane est mécaniquement résistant.
Le système de membrane est très résistant aux tensioactifs (tensides).
|
| Système de mesure |
Système à 2 électrodes ampérométriques recouvert de membrane |
|
Électronique
|
Version analogique: - sortie de tension
- électroniques non isolées galvaniquement
- traitement interne analogique des données
- signal de sortie: analogique
Version numérique: - électronique entièrement isolée galvaniquement
- traitement interne numérique des données
- signal de sortie: analogique (analogique/numérique)
ou
numérique (extérieur numérique/numérique)
Version mA: - analogue de la sortie de courant
- électroniques non isolées galvaniquement
- signal de sortie: analogique
|
|
Informations sur la plage de mesure
|
La pente réelle d'un capteur peut varier selon la production entre 65% et 150% de la pente nominale
Note: avec une pente > 100%, la plage de mesure est réduite en conséquence.
(Ex.: pente de 150% → 67% de la plage de mesure spécifiée)
|
|
Précision
Après étalonnage à des conditions répétées (25 °C, dans l'eau potable) à partir de la valeur totale de l'échelle
|
Plage de mesure 2000 mg/l: à 400 mg/l < 2%
à 1600 mg/l < 3%
|
|
Température de fonctionnement
|
Mesure de la température de l'eau: 0... +45 °C
(pas de cristaux de glace dans l'eau de mesure)
|
| Température ambiante: 0... +55 °C |
| Compensation de la température |
Automatiquement, par un capteur de température intégré
Les changements soudains de température doivent être évités.
Temps de réponse t90: environ 8 min.
|
|
Max. pression de travail autorisée
|
Fonctionnement sans anneau de retenue:
- 0,5 bar
- aucune impulsion de pression et/ou vibration
|
|
Opération avec anneau de retenue dans la cellule de débit:
- 1,0 bar,
- pas d'impulsions de pression et/ou de vibrations (voir option 1)
|
|
P10. Je vous en prie.1
|
| Taux de débit (vitesse du débit entrant) |
Approximativement 15-30 L/h (33 66 cm/s) dans une cellule de débit, une faible dépendance du débit est donnée |
| Plage de pH |
pH 1 ‡ pH 8 (voir le diagramme ‡ Pente de TARAtec P9.3 et P10.1 par rapport au pH ‡, page 8) |
|
Temps de mise en route
|
Plage de mesure 200 mg/l: premier démarrage environ 3 h.
Plage de mesure 2000 mg/l: premier démarrage environ 1 h
Plage de mesure 20000 mg/l: premier démarrage environ 30 min.
|
| Temps de réponse |
T90: environ 3,5 min à 10 °C
T90: environ 1,5 min à 45 °C
|
| Ajustement du point zéro |
Pas nécessaire |
| Étalonnage |
Au dispositif, par détermination analytique |
|
Interférences
|
O3: augmente fortement la valeur mesurée
ClO2: augmente la valeur mesurée
H2O2: très faible influence sur la valeur de mesure (réduction du signal PAA)
|
| Influence des acides conducteurs |
L'acide sulfurique à 1%, l'acide nitrique à 1% ou l'acide phosphorique à 1% dans l'eau n'ont aucune influence sur le comportement de mesure. |
| Absence de désinfectant |
Max. 24 heures |
|
Connexion
|
version mV: M12 à 5 pôles, bride à prise
Version Modbus: M12 à 5 pôles, avec bride enfichable
version 4-20 mA: borne à deux pôles ou
M12 à 5 pôles, bride à connexion
|
|
Longueur maximale du câble de capteur
(selon le traitement interne du signal)
|
Analogue |
> 30 m |
| Numérique |
> 30 m sont admissibles
La longueur maximale du câble dépend de l'application
|
| Type de protection |
L'éclairage de l'appareil doit être conforme à la norme ISO 7638:2003.
Résistant à l'usure
|
| Matériel |
Membrane élastomère, PVC-U, acier inoxydable 1.4571 |
|
Taille
|
Diamètre: environ 25 mm
Longueur: version mV approximativement 190 mm (traitement du signal analogique)
approximativement 205 mm (traitement numérique du signal)
Version Modbus approximativement 205 mm
Version 4-20 mA approximativement 220 mm (terminal à deux pôles)
une largeur d'environ 190 mm (5 pôles-M12)
|
| Le secteur des transports |
+5... +50 °C (capteur, électrolyte, capuchon de membrane) |
|
|
P10. Je vous en prie.1
|
|
Réservation
|
Sensor: sec et sans électrolyte, aucune limite à +5... +40 °C |
|
Électrolite: en flacon d'origine protégé du soleil à +5... +35 °C
Min. 1 an ou jusqu'à la date d'expiration spécifiée
|
|
Couvercle de membrane: dans l'emballage d'origine, pas de limite à +5... +40 °C
(les capsules à membrane usagées ne peuvent pas être stockées)
|
|
Maintenance
|
Contrôle régulier du signal de mesure, au moins une fois par semaine
Les spécifications suivantes dépendent de la qualité de l'eau:
Changer le capuchon de la membrane: une fois par an
Changement d'électrolyte: tous les 3 à 6 mois
|
|
|
|
|
Option 1: conservation l'anneau
|
- Lorsqu'elles fonctionnent à des pressions supérieures à 0,5 bar dans une cellule de débit
- Dimensions de l'anneau de retenue 29 x 23,4 x 2,5 mm, découpé, PETP
- Différentes positions pour les rainures sélectionnables (sur demande)
|
|
Données techniques
1.P10. Je vous en prie.1 (Analogue la sortie, analogique à l'intérieur le signal traitement)
Une connexion électrique sans potentiel est nécessaire car l'électronique du capteur n'est pas équipée d'un galvaniseur.
|
|
Plage de mesure |
Résolution |
Résistance de sortie |
Pente nominale |
Fourniture de tension |
Connexion |
|
P10.1-20-M12
|
0 à 20 ppm
|
0,01 ppm
|
0... à 2000 mV
1 kΩ
|
- 100 mV/ppm
|
Pour les véhicules à moteur à combustion
10 mA
|
Fonction des fils:
PIN1: signal de mesure
PIN2: +U
Nom de code:
PIN4: signal GND
|
| P10.1H-M12 |
0 à 200 ppm |
0.1 ppm |
-10 mV/ppm |
|
P10.1N-M12
|
5 à 2000 ppm
|
1 ppm
|
-1 mV/ppm
|
| P10.1L-M12 |
00,005...2 % (20000 ppm) |
0.001 %
(10 ppm)
|
- 1000 mV/%
-0,1 mV/ppm
|
| P10.1Jusqu'à 2000-M12 |
5 à 2000 ppm |
1 ppm |
0...+2000 mV
1 kΩ
|
+1 mV/ppm |
10 à 30 VDC
10 mA
|
Flanche à connexion M12 à 5 pôles
Fonction des fils:
PIN1: signal de mesure PIN2: +U
PIN3: GND de puissance
PIN4: signal GND
Numéro PIN5: n.c.
|
|
P10.1Jusqu'à 5000-M12
|
50 à 5000 ppm
|
1 ppm
|
+0,4 mV/ppm
|
(Sous réserve de modifications techniques)
2.P10. Je vous en prie.1 (analogue la sortie, numérique à l'intérieur le signal traitement)
analogue / numérique
- L'alimentation est isolée galvaniquement à l'intérieur du capteur.
- Le signal de sortie est également isolé galvaniquement, ce qui signifie sans potentiel.
|
|
Plage de mesure |
Résolution |
Résistance de sortie |
Pente nominale |
Le pouvoir l'offre |
Connexion |
| P10.1-20- An-M12 |
0 à 20 ppm |
0,01 ppm |
analogue 0...-2 V
(max. -2,5 V)
|
- 100 mV/ppm |
9 à 30 VDC
environ 20 à 56 mA
|
Flanche à connexion M12 à 5 pôles
Fonction des fils:
PIN1: signal de mesure PIN2: +U
PIN3: GND de puissance
PIN4: signal GND
|
| P10.1H-An-M12 |
0 à 200 ppm |
0.1 ppm |
-10 mV/ppm |
| P10.1N-An-M12 |
5 à 2000 ppm |
1 ppm |
-1 mV/ppm |
| P10.1L-An-M12 |
00,005 à 2% (20000 ppm) |
0Je suis désolé.
(10 ppm)
|
- 1000 mV/%
-0,1 mV/ppm
|
| P10.1-20- Ap-M12 |
0 à 20 ppm |
0,01 ppm |
analogue 0...+2 V
(max. +2,5 V)
|
- 100 mV/ppm |
| P10.1H-Ap-M12 |
0 à 200 ppm |
0.1 ppm |
+10 mV/ppm |
| P10.1N-Ap-M12 |
5 à 2000 ppm |
1 ppm |
+1 mV/ppm |
| P10.1L-Ap-M12 Les produits à base de plantes |
00,005 à 2% (20000 ppm) |
0Je suis désolé.
(10 ppm)
|
+1000 mV/%
(+0,1 mV/ppm)
|
(Sous réserve de modifications techniques)
3.P10. Je vous en prie.1 (numérique) la sortie, numérique à l'intérieur le signal traitement)
- L'alimentation est isolée galvaniquement à l'intérieur du capteur.
- Le signal de sortie est également isolé galvaniquement, ce qui signifie sans potentiel.
|
|
Plage de mesure |
Résolution |
Produits
Résistance de sortie
|
Le pouvoir l'offre |
Connexion |
|
P10.1-20- M0c
|
0 à 20 ppm
|
0,01 ppm
|
Modbus RTU
Il n'y a pas de résistances dans le capteur.
|
9 à 30 VDC |
Flanche à connexion M12 à 5 pôles
Fonction des fils:
PIN1: réservé
PIN2: +U
PIN3: GND de puissance
Numéro de code: RS485B
Numéro de code: RS485A
|
| P10.1H-M0c |
0 à 200 ppm |
0.1 ppm |
| P10.1N-M0c |
5 à 2000 ppm |
1 ppm |
|
P10.1L-M0c
|
00,005 à 2% (20000 ppm) |
0Je suis désolé.
(10 ppm)
|
(Sous réserve de modifications techniques)
4.P10. Je vous en prie.1 4 à 20 - Je ne sais pas (analogue la sortie, analogique à l'intérieur le signal traitement)
Une connexion électrique sans potentiel est nécessaire car l'électronique du capteur n'est pas équipée d'un galvaniseur.
4.1Électricité connexion: 2 poule le terminal une pince
|
|
Plage de mesure |
Résolution |
Résistance de sortie |
Nominale pente |
Fourniture de tension |
Connexion |
| P10.1MA20 |
0 à 20 ppm |
0,01 ppm |
4...20 mA non étalonné
|
00,8 mA/ppm |
12 à 30 VDC
RL = 50Ω (12V) RL 900Ω (30V)
|
Terminal à deux pôles
2 x 1 mm2)
Recommandé:
Cable rond
φ4 mm
|
| P10.1MA-200 |
0 à 200 ppm |
0.1 ppm |
00,08 mA/ppm |
| P10.1MA-500 |
5 à 500 ppm |
1 ppm |
00,032 mA/ppm |
| P10.1MA-2000 |
5 à 2000 ppm |
1 ppm |
00,008 mA/ppm |
| P10.1MA-5000 |
50 à 5000 ppm |
1 ppm |
00,0032 mA/ppm |
| P10.1MA-2% |
00,005... 2 %
Pour le calcul de l'échantillon |
0.001 %
(10 ppm) |
80,0 mA/%
(0.0008 mA/ppm)
|
| P10.1MA-5% |
00,05 à 5%
(50000 ppm) |
00,01 %
100 ppm) |
3.2 mA/%
(0.00032 mA/ppm)
|
(Sous réserve de modifications techniques)
4.2Électricité connexion: 5 poule M12 à raccord élastique
|
|
Plage de mesure |
Résolution |
Résistance de sortie |
Nominale pente |
Fourniture de tension |
Connexion |
| P10.1MA20 à M12 |
0 à 20 ppm |
0,01 ppm |
4...20 mA non étalonné
|
00,8 mA/ppm |
12 à 30 VDC
RL = 50Ω (12V)... RL 900Ω (30V)
|
M12 à 5 pôles
Fonction des fils:
Nom de code: n.c.
PIN2: +U
Nom de code:
PIN4: n c.
|
| P10.1MA-200-M12 Les données sont fournies à l'autorité compétente |
0 à 200 ppm |
0.1 ppm |
00,08 mA/ppm |
| P10.1MA-500-M12: le produit est présenté sous forme d'une couche |
5 à 500 ppm |
1 ppm |
00,032 mA/ppm |
| P10.1MA-2000-M12 Les données relatives à l'utilisation du produit |
5 à 2000 ppm |
1 ppm |
00,008 mA/ppm |
| P10.1MA-5000-M12 Les données relatives à l'utilisation du produit sont fournies à l'autorité compétente. |
50 à 5000 ppm |
1 ppm |
00,0032 mA/ppm |
| P10.1MA-2%-M12 |
00,005... 2 %
Pour le calcul de l'échantillon |
0.001 %
(10 ppm) |
80,0 mA/%
(0.0008 mA/ppm)
|
| P10.1MA-5%-M12 |
00,05 à 5%
(50000 ppm) |
00,01 %
100 ppm) |
3.2 mA/%
(0.00032 mA/ppm)
|
(Sous réserve de modifications techniques)
Réserves Pièces
| Le type |
Membrane couvercle |
Électrolyte |
Je suis Emery. |
Je ne sais pas.l'anneau |
|
P10. Je vous en prie.1
pas: - P10.1L
- P10.1MA-2%
- P10.1MA-5%
|
M10.3N
Art. n° 11057 |
EPS9H/W, 100 ml
Art. n° 11025
|
S2
Article n° 11906 |
20 x 1,5 en silicone
Art. n° 11803 |
|
P10.1L
P10.1MA-2%
P10.1MA-5%
|
EPS9L/W, 100 ml
Art. n° 11024
|
(Sous réserve de modifications techniques)
Votre message doit contenir entre 20 et 3 000 caractères!
