Sensor de dioxyde de chlore à deux électrodes pour tout traitement de l'eau

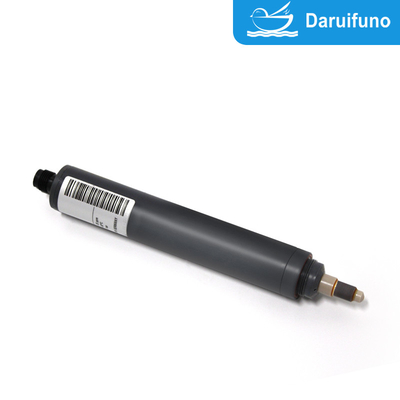

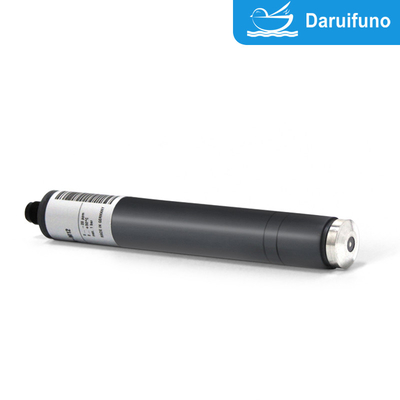

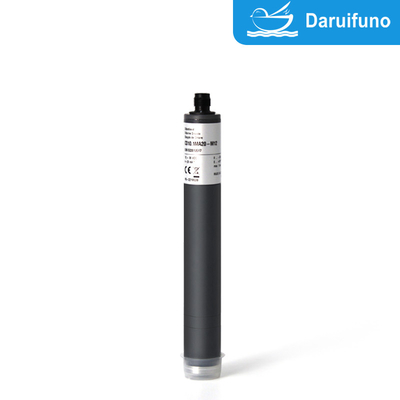

Système à deux électrodesCapteur de dioxyde de chloreCD10.1 Spécialement utilisé pour mesurer la concentration de dioxyde de chlore dans l'eau. Utilisé pourutilisé dans tous les traitements de l'eau, système de membrane mécaniquement résistant, résistant aux tensioactifs, haute résistance aux produits chimiques, plage optionnelle 0~0,5/2/5/10/20/200ppm.

Le capteur ampérométrique de dioxyde de chlore à deux électrodes CD10.1 est utilisé pour détecter le dioxyde de chlore dans l'eau et est largement utilisé dans le traitement de l'eau, la surveillance des eaux usées industrielles et d'autres domaines. Voici les avantages et toutes les caractéristiques fonctionnelles de ce capteur :
Haute sélectivité :Il présente une spécificité élevée pour le dioxyde de chlore et peut éviter efficacement les interférences d’autres substances oxydantes.
Haute sensibilité :Le capteur peut détecter de faibles concentrations de dioxyde de chlore dans l'eau, adaptées à une variété de conditions de qualité de l'eau, et garantir des résultats de mesure précis.
Réponse rapide :Le capteur peut détecter les changements de concentration de dioxyde de chlore dans un laps de temps très court, adapté aux occasions où une rétroaction rapide est requise.
Stabilité à long terme :Le revêtement protège l'électrode de l'influence des polluants présents dans l'eau, prolonge la durée de vie du capteur et lui permet de fonctionner de manière stable pendant une longue période.
Faibles besoins d’entretien :La technologie de revêtement réduit la contamination des électrodes, réduit le besoin de nettoyage et d’étalonnage fréquents et réduit les coûts de maintenance et la charge de travail.
Économique:En raison de sa longue durée de vie et de sa maintenance simple, il présente un faible coût d’utilisation et convient à un déploiement à long terme dans les systèmes de surveillance automatique.

Caractéristiques fonctionnelles :
Système à deux électrodes :Le capteur utilise une électrode de travail et une électrode de référence pour piloter la réaction électrochimique via une différence de potentiel afin de mesurer le courant redox du dioxyde de chlore dans l'eau.
Technologie de revêtement :La surface de l'électrode du capteur est recouverte d'une membrane respirante, qui permet uniquement au dioxyde de chlore de passer à travers et de réagir avec l'électrode, tout en isolant les autres polluants dans l'eau, réduisant ainsi la contamination de l'électrode et prolongeant la durée de vie du capteur.
Surveillance en ligne en temps réel :Le capteur est adapté à la surveillance continue en ligne du dioxyde de chlore dans l'eau et peut fournir un retour d'informations en temps réel sur la qualité de l'eau 24 heures sur 24 pour garantir l'exactitude et la fiabilité du contrôle du processus.
Fonction de compensation de température :Certains capteurs sont équipés d'une fonction de compensation de température, qui peut maintenir la précision de la mesure dans différents environnements de température et éviter les erreurs causées par les fluctuations de température.
Faible consommation d'énergie :Les capteurs d'ampère ont une faible consommation d'énergie et conviennent à une utilisation à long terme, en particulier dans les systèmes de surveillance automatisés avec une alimentation électrique limitée.
Conception anti-pollution :Outre la protection du revêtement, certains capteurs adoptent également une conception spéciale qui peut fonctionner dans des conditions de qualité de l'eau complexes, avoir des propriétés antisalissures plus fortes et réduire l'impact des objets flottants ou des sédiments.
Large gamme de scénarios d’application :Le capteur peut être utilisé dans toutes les industries de traitement de l’eau pour surveiller l’effet de désinfection et la quantité résiduelle de dioxyde de chlore dans l’eau.

En général, le capteur de dioxyde de chlore à deux électrodes à revêtement ampère combine les caractéristiques d'une sensibilité élevée, d'une réponse rapide, d'une stabilité à long terme et de faibles besoins de maintenance, et convient à une détection précise et à une surveillance à long terme dans diverses qualités d'eau.

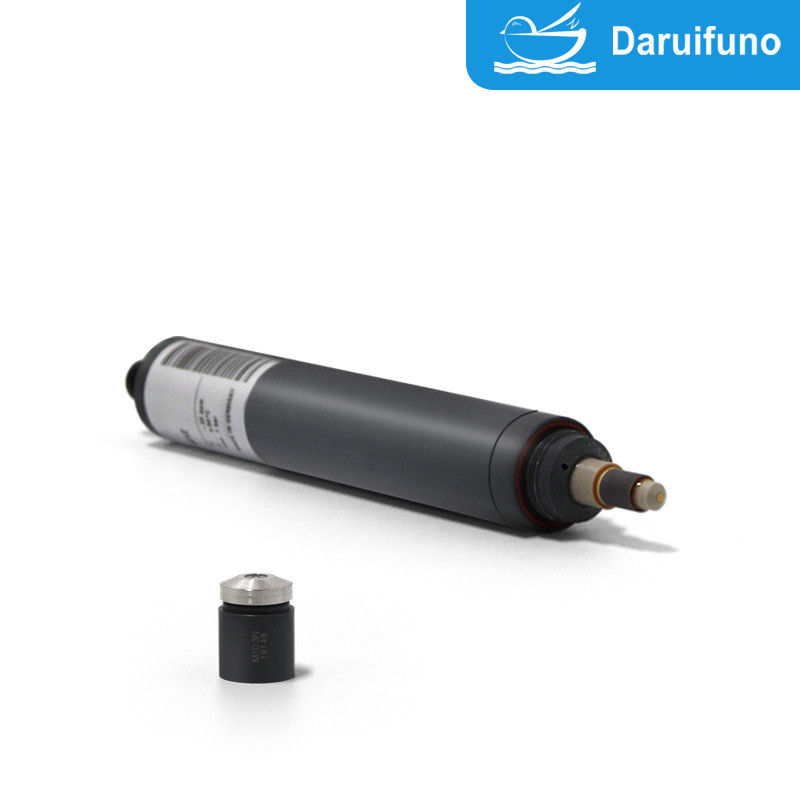

Étendue de la livraison :Capteur CD10.1, capuchon à membrane, électrolyte

	CD10.1
Stockage	Capteur : sec et sans électrolyte aucune limite à +5 … +40 °C
	Électrolyte : dans le flacon d'origine à l'abri du soleil à +5 … +35 °C min. 1 année ou jusqu'à la date d'expiration spécifiée
	Bouchon à membrane : dans son emballage d'origine, aucune limite à +5 … +40 °C (les capsules à membrane usagées ne peuvent pas être stockées)
Entretien	Contrôle régulier du signal de mesure, au moins une fois par semaine Les spécifications suivantes dépendent de la qualité de l’eau : Changement du bouchon de membrane : une fois par an (selon la qualité de l'eau) Changement de l'électrolyte : tous les 3 à 6 mois

Option 1: Bague de retenue

- En cas de fonctionnement avec des pressions > 0,5 bar dans la cellule d'écoulement - Dimensions bague de retenue 29 x 23,4 x 2,5 mm, fendue, PETP - Différentes positions de rainure sélectionnables (sur demande)

Données techniques

1. CD10.1 (Sortie analogique, traitement du signal interne analogique)

Une connexion électrique sans potentiel est nécessaire car l'électronique du capteur n'est pas équipée d'une isolation galvanique.

	Mesurer gamme dans ppm	Résolution dans ppm	Sortir Sortir résistance	Nominal pente dans mV/ppm	Tension fournir	Connexion
CD10.1H-M12	0,005…2,00 0	0,001	0…-2000 mV 1 kΩ	- 1000	±5 - ±15 VCC 10 mA	Bride enfichable M12 à 5 pôles Fonction des fils : PIN1 : signal de mesure PIN2 : +U PIN3 : -U PIN4 : signal GND PIN5: nc
CD10.1N-M12	0,05…20,00	0,01		- 100
CD10.1L-M12	0,5…200,0	0,1		- 10
CD10.1HUp-M12	0,005…2,00 0	0,001	0…+2000 mV 1 kΩ	+1000	10 - 30 VCC 10 mA	Bride enfichable M12 à 5 pôles Fonction des fils : PIN1 : signal de mesure PIN2 : +U PIN3 : alimentation GND PIN4 : signal GND PIN5: nc
CD10.1Up-M12	0,05…20,00	0,01		+100
CD10.1LU-M12	0,5…200,0	0,1		+10

(Sous réserve de modifications techniques !)



2. CD10.1 (sortie analogique, traitement du signal numérique)

Sortie analogique / numérique

- L'alimentation est isolée galvaniquement à l'intérieur du capteur.

- Le signal de sortie est également isolé galvaniquement, c'est-à-dire sans potentiel.

	Mesure gamme dans ppm	Résolution dans ppm	Sortir Sortir résistance	Nominal Pente dans mV/ppm	Alimentation électrique	Connexion
CD10.1H-An-M12	0,005…2,000	0,001	analogique 0…-2 V (max. -2,5 V) 1 kΩ	- 1000	9-30 VCC environ 20-56 mA	Connecteur M12 à 5 pôles bride Fonction des fils : PIN1 : signal de mesure PIN2 : +U PIN3 : alimentation GND PIN4 : signal GND PIN5: nc
CD10.1N-An-M12	0,05…20,00	0,01		- 100
CD10.1L-An-M12	0,5…200,0	0,1		- 10
CD10.1H-Ap-M12	0,005…2,000	0,001	analogique 0…+2 V (max. +2,5 V) 1 kΩ	+1000
CD10.1N-Ap-M12	0,05…20,00	0,01		+100
CD10.1L-Ap-M12	0,5…200,0	0,1		+10

(Sous réserve de modifications techniques !)



3. CD10.1 (sortie numérique, traitement du signal numérique)

- L'alimentation est isolée galvaniquement à l'intérieur du capteur.

- Le signal de sortie est également isolé galvaniquement, c'est-à-dire sans potentiel.

	Mesurer gamme dans ppm	Résolution dans ppm	Sortir Résistance de sortie	Alimentation électrique	Connexion
CD10.1H-M0c	0,005…2,000	0,001	Modbus RTU Il n'y a pas de résistances de terminaison dans le capteur.	9-30 VCC environ 20-56 mA	Bride enfichable M12 à 5 pôles Fonction des fils : PIN1 : réservé PIN2 : +U PIN3 : alimentation GND PIN4 : RS485B PIN5 : RS485A
CD10.1N-M0c	0,05…20,00	0,01
CD10.L-M0c	0,5…200,0	0,1

(Sous réserve de modifications techniques !)



4. CD10.1 4-20 mA (sortie analogique, traitement du signal interne analogique)

Une connexion électrique sans potentiel est nécessaire car l'électronique du capteur n'est pas équipée d'une isolation galvanique.

4.1 Connexion électrique : borne à 2 pôles

	Mesurer gamme dans ppm	Résolution n dans ppm	Sortir Sortir résistance	Nominal pente dans mA/ppm	Tension fournir	Connexion
CD10.1MA0.5	0,005…0,500	0,001	4…20 mA non calibré	32.0	12…30 VCC RL 50Ω…RL 900Ω	Borne à 2 pôles (2 x 1 mm²)   Recommandé : Câble rond 4 mm 2 x 0,34 mm²
CD10.1MA2	0,005…2,000	0,001		8.0
CD10.1MA5	0,05…5,00	0,01		3.2
CD10.1MA10	0,05…10,00	0,01		1.6
CD10.1MA20	0,05…20,00	0,01		0,8
CD10.1MA-200	0,5…200,0	0,1		0,08

(Sous réserve de modifications techniques !)

4.2 Raccordement électrique : bride enfichable M12 à 5 pôles

	Mesurer gamme dans ppm	Résolution dans ppm	Sortir Sortir résistance	Nominal pente dans mA/ppm	Tension fournir	Connexion
CD10.1MA0.5-M12	0,005…0,500	0,001	4…20 mA non calibré	32.0	12…30 VCC RL 50Ω…RL 900Ω	Bride enfichable M12 à 5 pôles Fonction de fils: PIN1: nc PIN2 : +U PIN3 : -U PIN4 : n c. PIN5: nc
CD10.1MA2-M12	0,005…2,000	0,001		8.0
CD10.1MA5-M12	0,05…5,00	0,01		3.2
CD10.1MA10-M12	0,05…10,00	0,01		1.6
CD10.1MA20-M12	0,05…20,00	0,01		0,8
CD10.1MA-200-M12	0,5…200,0	0,1		0,08

(Sous réserve de modifications techniques !)



De rechange Parties

Taper	Bouchon à membrane	Électrolyte	Émeri	Joint torique
Tous les CD10.1	M10.3N N° d'art. 11057	ECD4 ● ECD7/W, 100 ml N° d'art. 11030	S2 N° d'art. 11906	20 x 1,5 silicone N° d'art. 11803

(Sous réserve de modifications techniques !)
