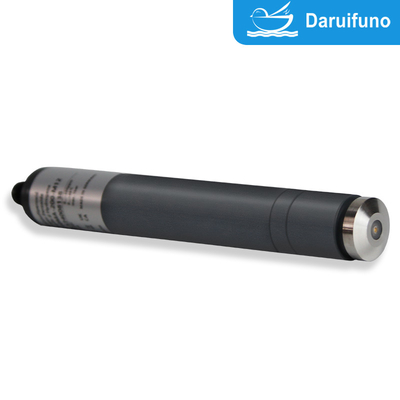

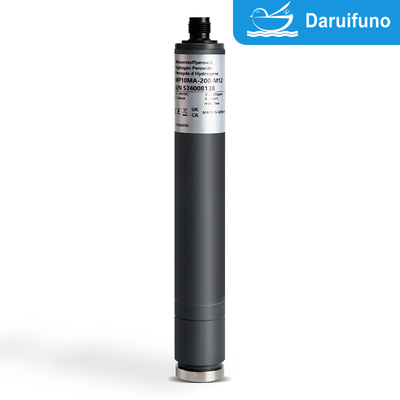

Le capteur de peroxyde d'hydrogène à membrane et système à deux électrodes WP10 présente les caractéristiques et avantages suivants, ce qui en fait un excellent performant dans le domaine du traitement de l'eau :
Caractéristiques
Système de membrane mécaniquement solide
Le capteur adopte une conception de système de membrane à haute résistance, qui peut fonctionner de manière stable dans des environnements difficiles et prévenir efficacement les dommages.
Tolérance aux tensioactifs
Il présente une haute tolérance aux tensioactifs (tels que les détergents ou les réactifs chimiques) et convient à diverses conditions de qualité de l’eau.
Haute tolérance aux produits chimiques
Il peut résister à l’influence d’une variété de produits chimiques (y compris des oxydants puissants ou d’autres substances corrosives) pour assurer une stabilité à long terme.
Plage de température applicable
La température de l'eau de travail peut atteindre jusqu'à 45 ℃, ce qui répond à la plupart des besoins de traitement de l'eau industrielle.
Plusieurs gammes optionnelles
Trois plages sont disponibles : 0 200 ppm, 02 000 ppm et 0 ~ 20 000 ppm, qui répondent à différents besoins, de la détection de traces à la détection de concentrations élevées.
Avantages
Mesure précise
Utilisant un système à deux électrodes, il présente une sensibilité et une précision élevées et peut réagir rapidement aux changements de concentration de peroxyde d'hydrogène.
Faibles besoins d’entretien
Une conception durable et un fonctionnement stable réduisent la fréquence et les coûts de maintenance.
Largement utilisé
Applicable à divers processus de traitement de l'eau, notamment l'eau potable, les eaux usées industrielles, les eaux usées et l'eau de refroidissement en circulation.
Facile à utiliser
Conception modulaire et interface conviviale pour une installation et une utilisation faciles.
Haute stabilité
Non affecté par les fluctuations du débit d'eau, capable d'un fonctionnement continu à long terme, réduisant le risque de dérive des instruments et d'erreurs de données.
Système à deux électrodes, utilisé dans tous les traitements de l'eau, système de membrane mécaniquement solide, résistant aux tensioactifs, haute résistance aux produits chimiques, température maximale de l'eau : 45°C, plage optionnelle 0~200/2000/20000 ppm
Un raccordement électrique sans potentiel est nécessaire car l'électronique du capteur n'est pas équipée d'une isolation galvanique.
|
|
Plage de mesure |
résolution |
Sortir
Résistance de sortie
|
Nominal pente |
Alimentation en tension |
Connexion |
| WP10H-M12 |
0,5…200 ppm |
0,1 ppm |
0…-2000 mV
1 kΩ
|
-10 mV/ppm |
±5 - ±15 VCC
10 mA
|
Bride enfichable M12, 5 pôles
Fonction des fils :
PIN1 : signal de mesure PIN2 : +U
PIN3 : -U
PIN4 : signal GND
PIN5 : nc
|
| WP10N-M12 |
5…2 000 ppm |
1 ppm |
-1 mV/ppm |
| WP10L-M12 |
0,005…2 % (20 000 ppm) |
0,001 %
(10 ppm)
|
-1000mV/%
(-0,1 mV/ppm)
|
| WP10-20%-M12 |
0,05… 20%
(200 000 ppm)
|
0,01 %
(100 ppm)
|
-100 mV/%
(-0,01 mV/ppm)
|
(Sous réserve de modifications techniques !)
2.WP10 (analogique sortir, numérique signal traitement)
Sortie analogique / numérique
L'alimentation électrique est isolée galvaniquement à l'intérieur du capteur.
Le signal de sortie est également isolé galvaniquement, c'est-à-dire sans potentiel.
|
|
Plage de mesure |
Résolution |
Résistance de sortie de sortie |
Pente nominale |
Alimentation |
Connexion |
| WP10H-An-M12 |
0,5… 200,0 ppm |
0,1 ppm |
analogique
0…-2 V (max.
-2,5V)
1 kΩ
|
-10 mV/ppm |
9-30 VCC
env.
20-56 mA |
Bride enfichable M12, 5 pôles
Fonction des fils :
PIN1 : signal de mesure PIN2 : +U
PIN3 : alimentation GND
PIN4 : signal GND
PIN5 : nc
|
| WP10N-An-M12 |
0,50… 2000 ppm |
1 ppm |
-1 mV/ppm |
| WP10L-An-M12 |
0,005… 2 %
(20 000 ppm) |
0,001 %
(10 ppm) |
-1000 mV/%
(-0,1 mV/ppm) |
| WP10-20%-An-M12 |
0,05…20 %
(200 000 ppm)
|
0,01 %
(100 ppm)
|
-100 mV/%
(-0,01 mV/ppm)
|
| WP10H-Ap-M12 |
0,5… 200,0 ppm |
0,1 ppm |
analogique
0…+2 V (max.
+2,5V)
1 kΩ
|
+10 mV/ppm |
| WP10N-Ap-M12 |
5… 2000 ppm |
1 ppm |
+1 mV/ppm |
| WP10L-Ap-M12 |
0,005… 2 %
(20 000 ppm) |
0,001 %
(10 ppm) |
+1000 mV/%
(+0,1 mV/ppm) |
| WP10-20%-Ap-M12 |
0,05…20 %
(200 000 ppm) |
0,01 %
(100 ppm) |
+100 mV/%
(+0,01 mV/ppm) |
(Sous réserve de modifications techniques !)
3.WP10 (numérique sortir, numérique signal traitement)
L'alimentation électrique est isolée galvaniquement à l'intérieur du capteur.
Le signal de sortie est également isolé galvaniquement, c'est-à-dire sans potentiel.
|
|
Plage de mesure |
Résolution |
Sortir
Résistance de sortie
|
Pouvoir fournir |
Connexion |
| WP10H-M0c |
0,5… 200,0 ppm |
0,1 ppm |
Modbus RTU
Il n'y a pas de résistances de terminaison dans le capteur.
|
9-30 VCC
env. 20-56 mA |
Bride enfichable M12, 5 pôles
Fonction des fils :
PIN1 : réservé
PIN2 : +U
PIN3 : alimentation GND
BROCHE4 : RS485B
BROCHE5 : RS485A
|
| WP10N-M0c |
5… 2000 ppm |
1 ppm |
| WP10L-M0c |
0,005… 2 %
(20 000 ppm)
|
0,001 %
(10 ppm)
|
| WP10-20%-M0c |
0,05…20 %
(200 000 ppm)
|
0,01 %
(100 ppm)
|
(Sous réserve de modifications techniques !)
4.WP10 4-20 mA (analogique sortir, analogique interne signal traitement)
Un raccordement électrique sans potentiel est nécessaire car l'électronique du capteur n'est pas équipée d'une isolation galvanique.
4.1Électrique connexion: 2 pôle Terminal serrer
|
|
Plage de mesure |
résolution |
Résistance de sortie de sortie |
Nominal pente |
Alimentation en tension |
Connexion |
| WP10MA-200 |
0,5… 200,0 ppm |
0,1 ppm |
4…20 mA
non calibré |
0,08 mA/ppm |
12…30 VCC
RL 50Ω…RL 900Ω |
Borne à 2 pôles
(2 x 1 mm²)
Recommandé : Câble rond
Æ 4 mm
2 x 0,34 mm²
|
| WP10MA-2000 |
5… 2000 ppm |
1 ppm |
0,008 mA/ppm |
| WP10MA-2% |
0,005… 2 %
(20 000 ppm)
|
0,001 %
(10 ppm)
|
8 mA/%
(0,0008 mA/ppm)
|
| WP10MA-5% |
0,05… 5 %
(50 000 ppm)
|
0,01 %
(100 ppm)
|
3,2 mA/%
(0,00032 mA/ppm)
|
| WP10MA-10% |
0,05… 10 %
(100 000 ppm) |
0,01 %
(100 ppm) |
1,6 mA/%
(0,00016 mA/ppm) |
| WP10MA-20% |
0,05…20 %
(200 000 ppm) |
0,01 %
(100 ppm) |
0,8 mA/%
(0,00008 mA/ppm) |
(Sous réserve de modifications techniques !)
4.2Électrique connexion: 5 pôle M12 plug-in bride
|
|
Plage de mesure |
résolution |
Résistance de sortie de sortie |
Nominal pente |
Alimentation en tension |
Connexion |
| WP10MA-200-M12 |
0,5… 200,0 ppm |
0,1 ppm |
4…20 mA
non calibré |
0,08 mA/ppm |
12…30 VCC
RL 50Ω…RL 900Ω |
Bride enfichable M12, 5 pôles
Fonction des fils : PIN1 : nc
PIN2 : +U
PIN3 : -U
PIN4 : n c.
PIN5 : nc
|
| WP10MA-2000-M12 |
5… 2000 ppm |
1 ppm |
0,008 mA/ppm |
| WP10MA-2%-M12 |
0,005… 2 %
(20 000 ppm)
|
0,001 %
(10 ppm)
|
8 mA/%
(0,0008 mA/ppm)
|
| WP10MA-5%-M12 |
0,05… 5 %
(50 000 ppm)
|
0,01 %
(100 ppm)
|
3,2 mA/%
(0,00032 mA/ppm)
|
| WP10MA-10%-M12 |
0,05… 10 %
(100 000 ppm) |
0,01 %
(100 ppm) |
1,6 mA/%
(0,00016 mA/ppm) |
| WP10MA-20%-M12 |
0,05…20 %
(200 000 ppm) |
0,01 %
(100 ppm) |
0,8 mA/%
(0,00008 mA/ppm) |
(Sous réserve de modifications techniques !)
Des pièces de rechange
| Taper |
Membrane capuchon |
Électrolyte |
Émeri |
O-anneau |
| Tous les WP10H |
M10.1H avec support G Art. Non. 11045.1
|
EWP7/W, 100 ml
Art. Non. 11201
|
S2
Art. Non. 11906
|
20 x 1,5 silicones
Art. Non. 11803
|
| Tous les WP10N |
| Tous les WP10L |
M10.1D avec support G Art. Non. 11041.1
|
| Tous les WP10-20 % |
| Tous les WP10MA-200 |
M10.1H avec support G Art. Non. 11045.1
|
| Tous les WP10MA-2000 |
| Tous les WP10MA-2% |
M10.1D avec support G Art. Non. 11041.1
|
| Tous les WP10MA-5% |
| Tous les WP10MA-10% |
| Tous les WP10MA-20% |
(Sous réserve de modifications techniques !)
