Duel canaux analogique PH et contrôleur ORP avec RS485 et deux relais traitement de l'eau

Duel canaux analogique PH et contrôleur ORP avec RS485 et deux relais traitement de l'eau

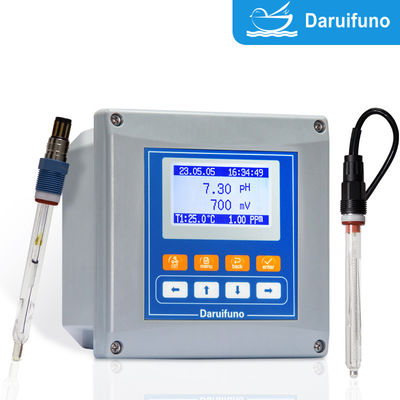

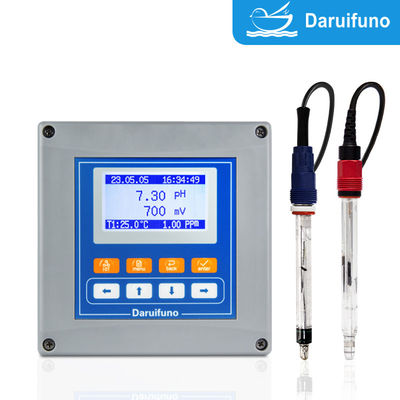

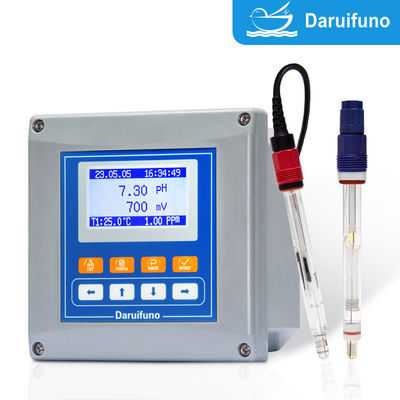

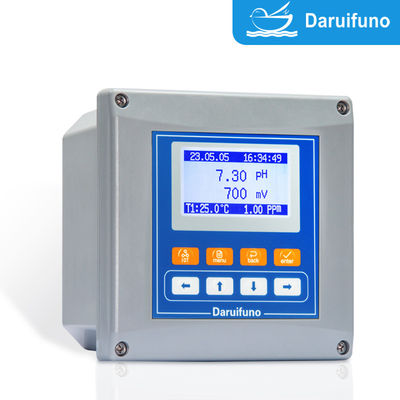

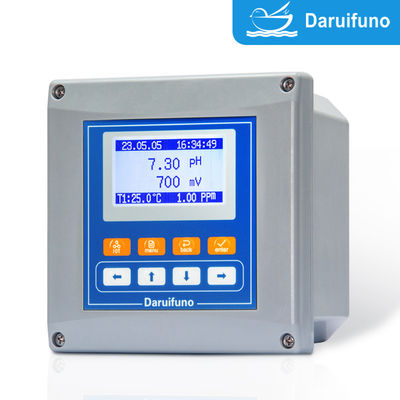

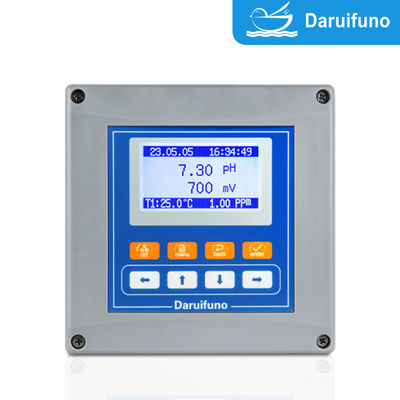

Contrôleur à double canal de la marque Daruifuno APX2-PD connecté à deux canaux de signal analogique en même temps:l'un peut être sélectionné pour l'électrode pH et l'autre pour l'électrode ORP (potentiel d'oxydation-réduction), les deux peuvent être connectés à une électrode pH analogique, et les deux peuvent être connectés à une électrode ORP analogique.
Le signal analogique (généralement 4 mV ou 20 mA) est amplifié, filtré, converti linéairement et affiché, une action de relais est produite ou déclenchée après traitement interne.étalonnage et contrôle du pH et de l'ORP respectivement.

• Les canaux doubles fonctionnent indépendamment: un appareil peut surveiller le pH et l'ORP en même temps, ce qui permet d'économiser le coût de l'équipement et l'espace d'installation.
• Mesure de haute précision: signal stable, compensation de température
• Deux sorties analogiques: 4 ~ 20mA correspondant respectivement au pH et à l'ORP peuvent être produites, qui sont utilisées pour connecter les systèmes PLC et DCS.
• Une sortie Modbus RS485, RS485 est une interface de communication de signal différentiel avec une forte capacité anti-interférence, une longue distance de communication (jusqu'à 1,2 kilomètre),soutien à la communication multipoint, etc., et est souvent utilisé pour se connecter à des ordinateurs hôtes, PLC, DCS et autres systèmes.à l'ordinateur hôte en temps réel via RS485. Il peut réaliser la surveillance centralisée, l'acquisition et l'analyse de données. Il peut communiquer avec le système PLC / DCS. Il peut communiquer avec PLC,DCS et autres systèmes de contrôle par le protocole Modbus RTU (le plus courant) pour le contrôle de l'automatisation des processus.

Paramètres du produit

Avantages et caractéristiques

• Entrée à double canal: prend en charge la connexion simultanée de deux électrodes (pH+pH, ORP+ORP ou pH+ORP), surveille le pH et l'ORP en même temps, améliore l'efficacité et économise de l'espace d'installation
• Sortie relais double canal: peut régler l'alarme haute/basse, le contrôle de dosage et d'autres fonctions
• Sortie de signal analogique (4-20mA): fournit une sortie de 4-20mA, ce qui est pratique pour le docking avec les systèmes PLC et DCS
• Affichage LCD haute définition Affichage en temps réel du pH/ORP, de l'état de l'électrode, de la température, de l'état du relais, etc.
• Fonction d'enregistrement de l'historique: stocke les données de mesure et les enregistrements d'alarme pour faciliter la traçabilité
• Horloge électronique: fournit un horodatage, coopère avec l'enregistrement des données Enregistrement intégré de l'historique et horloge électronique, vous pouvez interroger l'heure des événements clés
• Contrôle de nettoyage automatique: fournit une sortie de relais de nettoyage, prend en charge la fonction de nettoyage du temps ou du déclencheur conditionnel pour prolonger la durée de vie de l'électrode
• Méthodes d'étalonnage multiples: supporte l'étalonnage en 1 point, en 2 points ou en plusieurs points pour améliorer la précision
• Deux canaux sont isolés les uns des autres.
• Chaque canal peut être connecté à un système températeur indépendant.
• Lorsque le pH, l'ORP et la température sont testés en même temps, l'algorithme à l'intérieur du compteur peut évaluer simultanément la capacité de désinfection et afficher les valeurs de pH, d'ORP, de température et de chlore.
• Répondre à la surveillance du pH/ORP, au contrôle du dosage et à la transmission à distance du signal de données en même temps.
• Opération basée sur le menu Prise en charge de plusieurs langues, interface conviviale, fonctionnement simple

Contrôleur ORP PH de Daruifuno APX2-PD enregistrement de l'historique et fonction d'horloge électronique1Fonction d' enregistrement de l' historique
1- stocker les données de mesure, les événements d'alarme, etc.
L'intervalle d'enregistrement peut être réglé (par exemple toutes les 10 minutes)
2Fonction d'horloge électronique
Module d'horloge en temps réel pour assurer un temps d'enregistrement précis des événements
Utilisé pour le contrôle du temps (tels que le temps de nettoyage, l'étalonnage)

Principe de dosage du régulateur ORP PH de Daruifuno APX2-PD à double relais
Réglez la limite supérieure/inférieure du pH. Lorsque la valeur définie est dépassée, le relais s'active.
Exemple: pH > 9, démarrer la pompe de dosage acide;
pH < 6, démarrer la pompe de dosage alcaline;
Vous pouvez régler l'intervalle d'hystérésis pour éviter les changements fréquents.

Principe de commande de nettoyage automatique de Daruifuno PH ORP contrôleur APX2-PD

Le relais de nettoyage peut être réglé pour démarrer à une heure fixe (par exemple toutes les 24 heures);
démarre la soupape magnétique ou la pompe à eau pour nettoyer l'électrode
éviter les erreurs de mesure causées par l'adhérence à la surface de l'électrode.

Régulateur de pH ORP de Daruifuno APX2-PD méthode d'étalonnage du pH et de l'ORP
1. étalonnage du pH:
Utilisez un tampon standard: pH 4.01, 7.00, 10.01, contrôleur PH ORP produit par notre société Daruifuno, le point d'étalonnage peut être réglé librement.
Étalonnage en point unique: utilisez un liquide de pH 7,00 pour étalonner le point zéro.
Étalonnage en deux points: pH 7,00 et 4,00 ou 10.00, calibrer le point zéro et la pente.
Le contrôleur guide l'opération, détermine automatiquement la stabilité et les réserves.
2. Étalonnage ORP:
Utiliser un tampon standard, tel que +220 mV ou +470 mV.
Le processus d'étalonnage est simple, un seul point suffit généralement.

Méthode d'installation du régulateur ORP APX2-PD de Daruifuno PHMéthode d'installation:

• Montage sur panneau: intégré dans le panneau de l'équipement ou de l'armoire de commande, l'ouverture est d'environ 92 × 92 mm.
• Montage murale: adapté à l'installation murale sur site, équipé d'un boîtier imperméable à l'eau (IP65 ou supérieur).
• Installation de pipeline: fixée sur le pipeline par un support spécial.

Je suis désolée.Application:
◇ L'eau de surface
◇ Une source d'eau
◇ Les eaux aquatiques
◇ L'eau du paysage
◇ Importation de l'eau

◇ Surveillance du traitement des eaux

◇ L'eau potable,

◇ Les eaux souterraines, la piscine

◇Gestion de la surveillance des processus industriels et du contrôle des dosages

◇ Produits chimiques, pétrole, papier, denrées alimentaires et médicaments, galvanoplastie, fabrication de PCB, etc.
◇ Traitement des eaux municipales ou industrielles

◇ Surveillance de la circulation de l'eau de refroidissement

◇ Contrôle du liquide par électroplatage/contrôle chimique

◇ Ligne de production de produits alimentaires et de boissons
◇ Contrôle du réservoir de réaction de neutralisation acide-base
