Contrôleur analogique de pH et ORP avec RS485 pour le traitement des eaux usées industrielles

Contrôleur analogique de pH et ORP avec RS485 pour le traitement des eaux usées industrielles

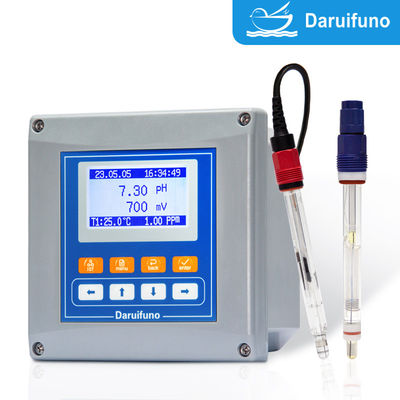

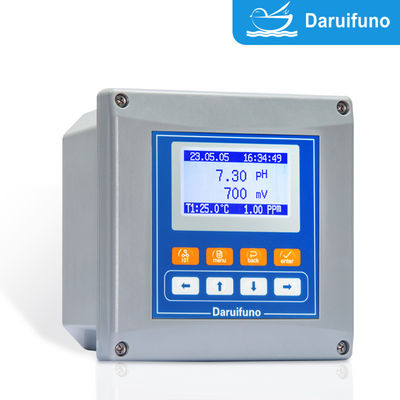

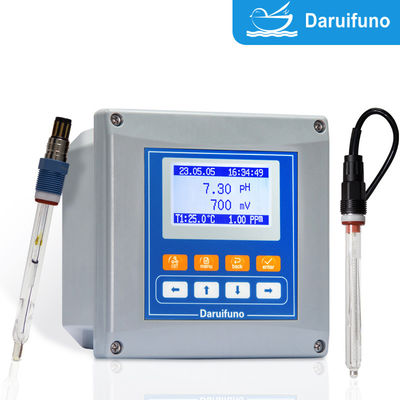

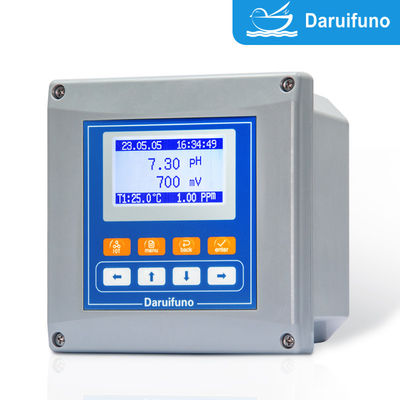

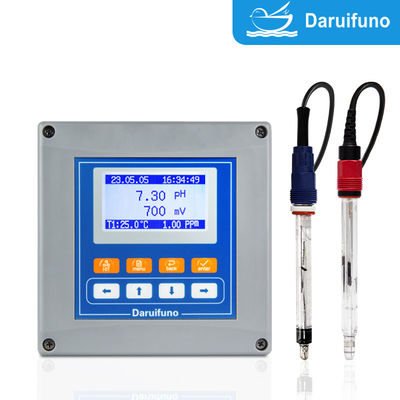

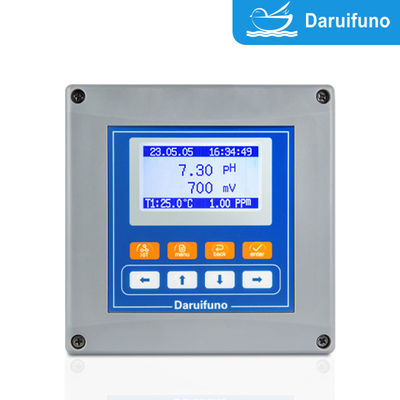

Le contrôleur à double canal APX2-PD de la marque Daruifuno prend généralement en charge la connexion simultanée d'une électrode analogique pH et d'une électrode analogique ORP (potentiel d'oxydoréduction),ou deux capteurs de pH analogiques et deux capteurs ORP analogiques. La valeur du pH et le potentiel d'oxydation-réduction (valeur mV) de la solution sont recueillis respectivement.Il amplifie et filtre., puis le microprocesseur du contrôleur effectue un traitement numérique et un jugement, produisant ainsi un signal de commande de relais ou un signal de courant analogique (tel que 4-20mA).
canal de pH: mesure le pH (0-14) et contrôle le dosage acide/base.
Canal ORP: mesure le potentiel d'oxydation-réduction (± 2000 mV) pour la désinfection (comme la chloration) ou la déchloration.
L'électrode est connectée au terminal du contrôleur; la sortie du relais du contrôleur est connectée à la pompe de dosage, à l'alarme ou au dispositif de nettoyage; la logique de commande, le cycle d'étalonnage, de nettoyage, etc.peut être réglé à travers le menu; l'étalonnage régulier et l'affichage des données sont pris en charge.

Paramètres du produit

Avantages et caractéristiques

• Entrée à double canal: prend en charge la connexion simultanée de deux électrodes (pH+pH, ORP+ORP ou pH+ORP), surveille le pH et l'ORP en même temps, améliore l'efficacité et économise de l'espace d'installation
• Sortie relais double canal: peut régler l'alarme haute/basse, le contrôle de dosage et d'autres fonctions
• Sortie de signal analogique (4-20mA): fournit une sortie de 4-20mA, ce qui est pratique pour le docking avec les systèmes PLC et DCS
• Affichage LCD haute définition Affichage en temps réel du pH/ORP, de l'état de l'électrode, de la température, de l'état du relais, etc.
• Fonction d'enregistrement de l'historique: stocke les données de mesure et les enregistrements d'alarme pour faciliter la traçabilité
• Horloge électronique: fournit un horodatage, coopère avec l'enregistrement des données Enregistrement intégré de l'historique et horloge électronique, vous pouvez interroger l'heure des événements clés
• Contrôle de nettoyage automatique: fournit une sortie de relais de nettoyage, prend en charge la fonction de nettoyage du temps ou du déclencheur conditionnel pour prolonger la durée de vie de l'électrode
• Méthodes d'étalonnage multiples: supporte l'étalonnage en 1 point, en 2 points ou en plusieurs points pour améliorer la précision
• Deux canaux sont isolés les uns des autres.
• Chaque canal peut être connecté à un système températeur indépendant.
• Lorsque le pH, l'ORP et la température sont testés en même temps, l'algorithme à l'intérieur du compteur peut évaluer simultanément la capacité de désinfection et afficher les valeurs de pH, d'ORP, de température et de chlore.
• Répondre à la surveillance du pH/ORP, au contrôle du dosage et à la transmission à distance du signal de données en même temps.
• Opération basée sur le menu Prise en charge de plusieurs langues, interface conviviale, fonctionnement simple

Contrôleur ORP PH de Daruifuno APX2-PD enregistrement de l'historique et fonction d'horloge électronique1Fonction d' enregistrement de l' historique
1- stocker les données de mesure, les événements d'alarme, etc.
L'intervalle d'enregistrement peut être réglé (par exemple toutes les 10 minutes)
2Fonction d'horloge électronique
Module d'horloge en temps réel pour assurer un temps d'enregistrement précis des événements

Principe de dosage du régulateur ORP PH de Daruifuno APX2-PD à double relais
Réglez la limite supérieure/inférieure du pH. Lorsque la valeur définie est dépassée, le relais s'active.
Exemple: pH > 9, démarrer la pompe de dosage acide;
pH < 6, démarrer la pompe de dosage alcaline;
Vous pouvez régler l'intervalle d'hystérésis pour éviter les changements fréquents.

Principe de commande de nettoyage automatique de Daruifuno PH ORP contrôleur APX2-PD

Le relais de nettoyage peut être réglé pour démarrer à une heure fixe (par exemple toutes les 24 heures);
démarre la soupape magnétique ou la pompe à eau pour nettoyer l'électrode
éviter les erreurs de mesure causées par l'adhérence à la surface de l'électrode.

Régulateur de pH ORP de Daruifuno APX2-PD méthode d'étalonnage du pH et de l'ORP
1. étalonnage du pH:
Utilisez un tampon standard: pH 4.01, 7.00, 10.01, contrôleur PH ORP produit par notre société Daruifuno, le point d'étalonnage peut être réglé librement.
Étalonnage en point unique: utilisez un liquide de pH 7,00 pour étalonner le point zéro.
Étalonnage en deux points: pH 7,00 et 4,00 ou 10.00, calibrer le point zéro et la pente.
Le contrôleur guide l'opération, détermine automatiquement la stabilité et les réserves.
2. Étalonnage ORP:
Utiliser un tampon standard, tel que +220 mV ou +470 mV.
Le processus d'étalonnage est simple, un seul point suffit généralement.

Méthode d'installation du régulateur ORP APX2-PD de Daruifuno PHMéthode d'installation:
Installation de panneaux (installation d'ouverture, panneau de protection IP66)
Installation murale (enveloppe de protection adaptative)
Installation de pipelines
Environnement d'installation:
Évitez la lumière directe du soleil, les températures élevées et l'humidité élevée;
Les câbles sont acheminés séparément pour éviter de partager le même canal de câblage avec les lignes électriques;

Je suis désolée.Application:
◇ L'eau de surface
◇ Une source d'eau
◇ Les eaux aquatiques
◇ L'eau du paysage
◇ Importation de l'eau

◇ Surveillance du traitement des eaux

◇ L'eau potable,

◇ Les eaux souterraines, la piscine

◇Gestion de la surveillance des processus industriels et du contrôle des dosages

◇ Produits chimiques, pétrole, papier, denrées alimentaires et médicaments, galvanoplastie, fabrication de PCB, etc.
◇ Traitement des eaux municipales ou industrielles

◇ Surveillance de la circulation de l'eau de refroidissement

◇ Contrôle du liquide par électroplatage/contrôle chimique

◇ Ligne de production de produits alimentaires et de boissons
◇ Contrôle du réservoir de réaction de neutralisation acide-base
